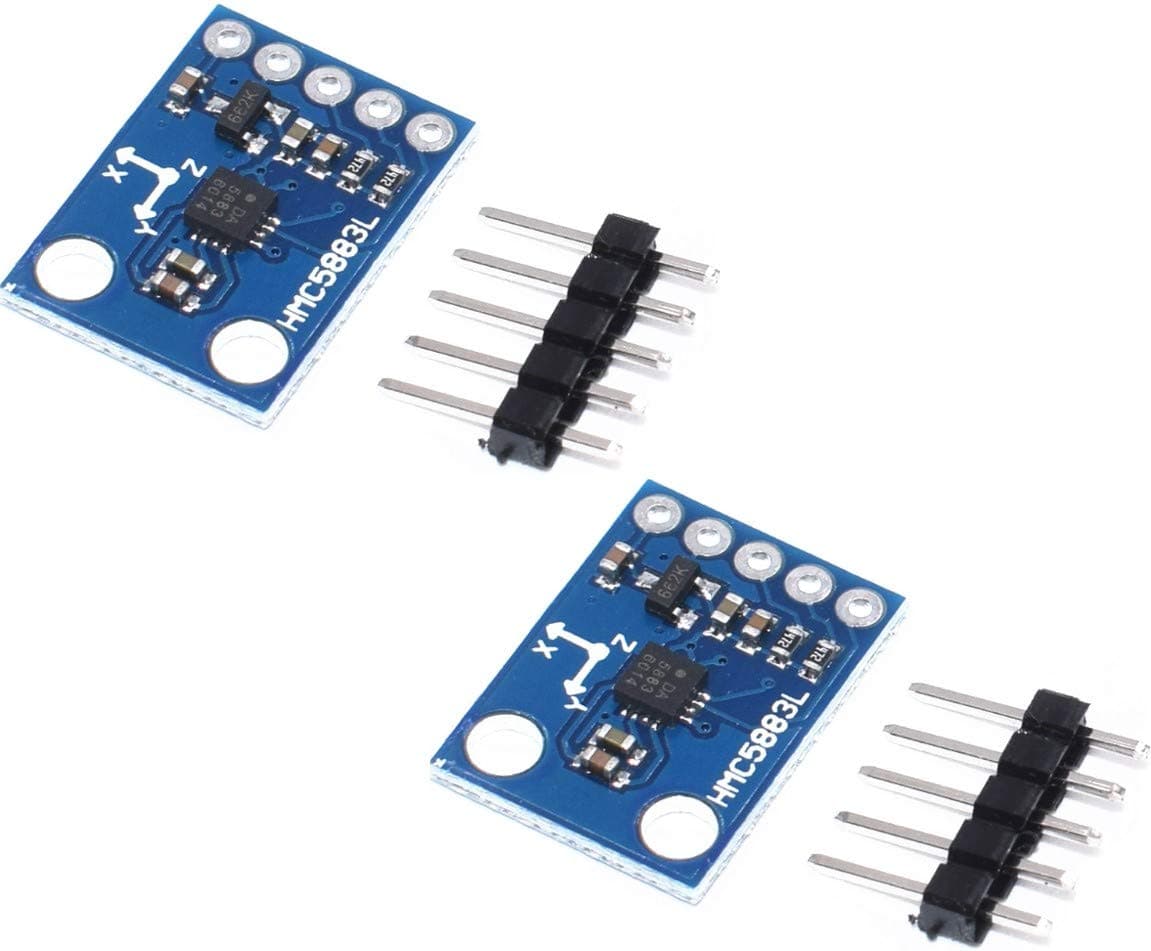

x2pcs GY-273 QMC5883L Module Triple Axis Compass Magnetometer Sensor 3V-5V Power DESCRIPTION:Model: GY-273Chips: QMC5883L (HMC5883L Compatible)Communication: IIC communication protocolMeasuring range: ± 1.3-8 gaussPower supply :3-5VSize: 1.8 x 1.3 cmNet weight:17 gColor:As shown in the pictures.Important for the address:#define SensAdr 0x0D //I2C Address for The HMC5883L1. The datasheet can be found here:https://github.com/luckypm/commn-informations/blob/master/%E5%9C%B0%E7%A3%81%E6%96%87%E6%A1%A3/%E8%88%AA%E7%BA%AC5983%E6%9B%BF%E4%BB%A3%E6%96%99%E8%B5%84%E6%96%99/QMC5883L%20Datasheet%201.0%20.pdf2. The Arduino code can be found here:https://github.com/mechasolution/Mecha_QMC5883PACKAGE CONTAINS:2pcs x GY-273 QMC5883L Module Triple Axis Compass Magnetometer Sensor Review: En premier lieu, si vous faite un test sur breadbord , ça fonctionne mais avec des valeurs totalement erronées ! La raison ? incroyable mais cela vient à priori du fait qu'il y a sans doute une aimantation résiduelle, ou des perturbations magnétiques. Bref, en raccordant le chip par des fils, ça fonctionne presque nickel. Presque ? oui et non, car sur les 2 capteurs achetés, les valeurs ne sont pas identiques avec des essais dans les mêmes conditions ! Je dirais donc qu'un capteur sur 2 est correct. Je vais essayer avec un QMC5883L (adresse 0x0D, chip DB5883), peut-être que les résultats seront plus précis qu'avec ce HMC5883 (adresse 0x1E, chip L883). Bon courage à tous ! Review: No funcionan como indican. La dirección I2C es 0x1E, funcionan según la librería del HMC8553L. En caso de querer programar tu propia librería: - Los registros con los datos son 6 a partir del 0x03 (X MSB, X LSB, Y MSB, Y LSB, Z MSB, Z LSB) - NO USAR LOS COMANDOS 0x3C y 0x3D PARA ESCRIBIR Y LEER, se usa la escritura y lectura normal de I2C - Requieren de calibración independiente para cada sensor, no son facilmente intercambiables. (Adjunto imagen para mostrar los resultados RAW de los ejes X, Y y Z) Dicho rápido, los que han documentado esto han hecho una chapuza del copón.
| ASIN | B07HMK1QNH |
| Are Batteries Included | No |
| Brand | TECNOIOT |
| Customer Reviews | 3.9 3.9 out of 5 stars (34) |
| Date First Available | 26 Sept. 2018 |
| Guaranteed software updates until | unknown |
| Hardware Platform | Arduino |
| Item Weight | 20 g |
| Item model number | GY-273 |
| Manufacturer | TECNOIOT |
| Package Dimensions | 11.4 x 6 x 1 cm; 20 g |
A**R
En premier lieu, si vous faite un test sur breadbord , ça fonctionne mais avec des valeurs totalement erronées ! La raison ? incroyable mais cela vient à priori du fait qu'il y a sans doute une aimantation résiduelle, ou des perturbations magnétiques. Bref, en raccordant le chip par des fils, ça fonctionne presque nickel. Presque ? oui et non, car sur les 2 capteurs achetés, les valeurs ne sont pas identiques avec des essais dans les mêmes conditions ! Je dirais donc qu'un capteur sur 2 est correct. Je vais essayer avec un QMC5883L (adresse 0x0D, chip DB5883), peut-être que les résultats seront plus précis qu'avec ce HMC5883 (adresse 0x1E, chip L883). Bon courage à tous !
C**R
No funcionan como indican. La dirección I2C es 0x1E, funcionan según la librería del HMC8553L. En caso de querer programar tu propia librería: - Los registros con los datos son 6 a partir del 0x03 (X MSB, X LSB, Y MSB, Y LSB, Z MSB, Z LSB) - NO USAR LOS COMANDOS 0x3C y 0x3D PARA ESCRIBIR Y LEER, se usa la escritura y lectura normal de I2C - Requieren de calibración independiente para cada sensor, no son facilmente intercambiables. (Adjunto imagen para mostrar los resultados RAW de los ejes X, Y y Z) Dicho rápido, los que han documentado esto han hecho una chapuza del copón.
K**.
Fungerade precis som jag hade förväntat mig, bra produkt
C**N
Compatibile dell'equivalente Honeywell, più sensibile da datasheet ma non so se altrettanto affidabile (non posso compararli). Manca il settaggio di Gain purtroppo. Cercare il driver/sketch specifico:con la versione per HW non funziona.
A**E
Gibt nicht viel dazu zu sagen. An ESP32 angebunden, library aus dem Arduinoumfeld geladen (github-dthain- QMC5883L) Liefert Daten mit denen man was Anfangen kann. Wichtig zu wissen! Auf dem Breakoutboard sind schon 2 4,7K Pullupwiderstände für den I2C Bus vorhanden, so dass man aufpassen muss wenn man an den "Bus" mehre Module anschließt,'' Gibt aber wenn man mal danach googled auf einen Schaltplan von dem Board im Netz: Suche "GY-273 schematic"
